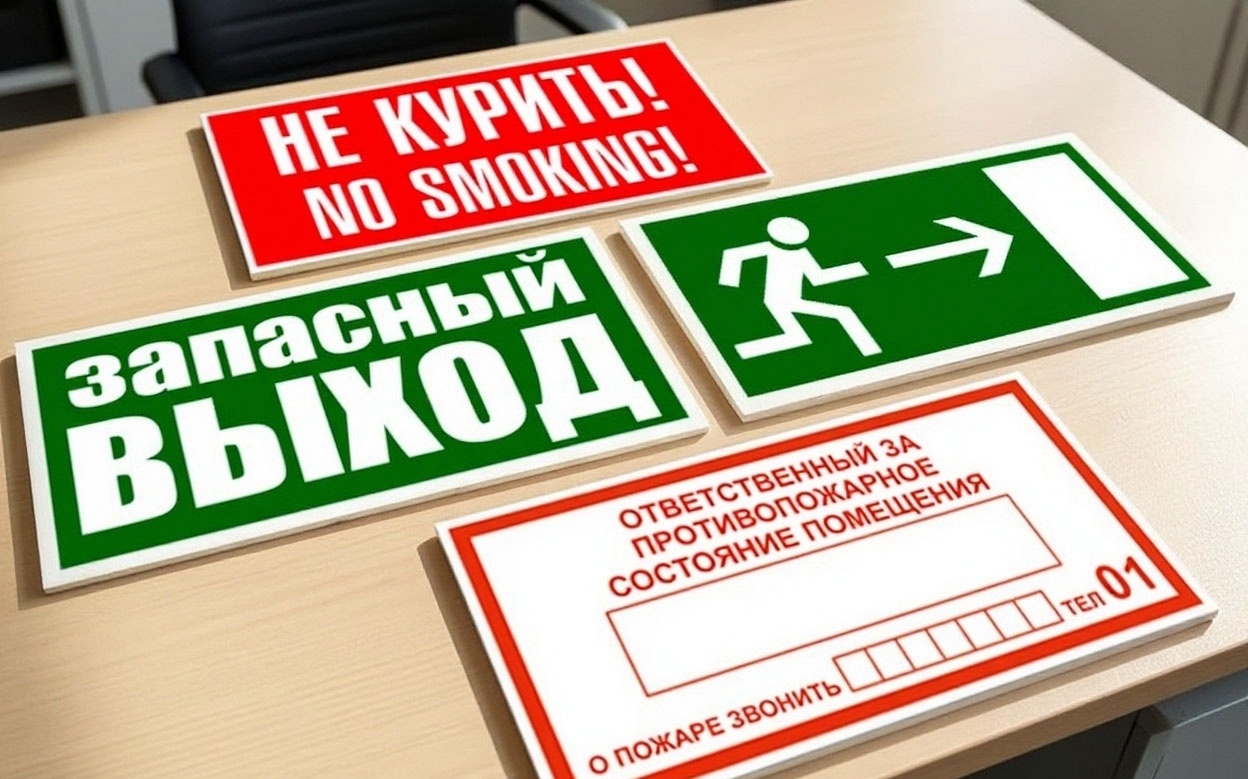

Что задаёт ГОСТ 12.4.026-2015

Знак пожарной безопасности — не картинка для красоты, а элемент системы оповещения. ГОСТ 12.4.026-2015 задаёт форму, сигнальные цвета, размеры и смысл каждой группы. Мы держим документ как рамку и не пересказываем пункты: редакция одна, а толкований в сети много.

Работает простой принцип. Форма и цвет несут информацию раньше, чем человек дочитает текст. Красный круг останавливает руку на автомате. Зелёный квадрат с бегущим человеком разворачивает тело к выходу за доли секунды.

Дальше начинается производство, и здесь ГОСТ заканчивается. Нужно решить, на чём печатать, чем крепить и какого размера брать знак, чтобы его увидели с нужного расстояния. Эти три вопроса разбираем с заказчиком до сметы.

Четыре группы и геометрия каждой

Запрещающие знаки — круг с красной каймой и перечёркивающей линией. Предупреждающие — треугольник с жёлтым полем и чёрной каймой. Предписывающие — синий круг. Эвакуационные и знаки пожарной безопасности — зелёный квадрат или прямоугольник.

Разница не декоративная. На объекте с десятком указателей человек ориентируется по силуэту, а не по надписи. Круг, треугольник и квадрат различаются боковым зрением, и это единственная причина, по которой форму нельзя менять под дизайн.

Сигнальные цвета и красная полоса

Красный — запрет и пожарная техника. Жёлтый — предупреждение. Синий — предписание. Зелёный — безопасность, эвакуация, аптечка. Четыре цвета, и других в системе нет.

Отдельно стоит красная полоса-указатель на эвакуационных знаках. Она не украшение: полоса задаёт направление движения по коридору и продолжается на нескольких табличках подряд. Если знаки на этаже собирали из разных наборов, полосы не стыкуются, и указатель перестаёт вести.

Мы собираем эвакуационную линию целиком: поворот, спуск по лестнице, выход. По одной табличке маршрут не читается.

Основа знака: плёнка, ПВХ, оцинковка

Материалы и условия

Самоклейка	плёнка с клеевым слоем, сухое помещение
ПВХ 3 мм	жёсткая пластина, влажная уборка
Оцинкованная сталь	лист 0,8 мм, улица и ворота
Сотовый поликарбонат	от 1 700 ₽/м², агрессивная среда
ПВХ с печатью	от 1 550 ₽/м², расчёт по площади

Самоклейка — самое дешёвое решение и самое капризное. На ровной окрашенной стене в сухом коридоре она держится годами. В мойке, на кухне и у входа с улицы клей тянет влагу, край поднимается через несколько месяцев.

ПВХ 3 мм в тех же условиях стоит ровно. Пластина не пузырится, не тянется за скотчем при демонтаже и не боится протирания. Разница в цене между плёнкой и жёсткой основой окупается на первом же косметическом ремонте.

У оцинковки своя логика. Лист 0,8 мм не хлопает на ветру, кромка защищена цинком, отверстия не ржавеют. На воротах и въездных группах, где знак висит под дождём и снегом, это разумный выбор. В цехах с агрессивной средой оцинковку меняют на поликарбонат: соли и кислоты съедают цинк быстрее, чем ждёшь.

ФЛ, световозвращающая, комбинированная

Фотолюминесцентная плёнка накапливает свет от любого источника и отдаёт его в темноте. Световозвращающая работает только в луче: фара, фонарь, аварийное освещение. Комбинированная совмещает оба свойства и стоит дороже каждой по отдельности.

Где ФЛ обязательна: пути эвакуации в зданиях с массовым пребыванием людей. Проверить свойство можно без прибора. Зарядите знак телефонным фонарём минуту и погасите свет. Свечение должно быть видно сразу и держаться не меньше часа.

Дешёвая ФЛ-плёнка через пару лет теряет яркость: люминофор выгорает. Проверяют тем же фонарём. Если после минуты подсветки знак почти не светится, его пора менять, даже если он ещё висит на месте.

Типоразмер и дистанция чтения

Дистанцию считают от глаза до знака по прямой, а не по длине коридора. Для зала двадцать метров нужен знак, который читается с двадцати метров, иначе его заметят в последний момент.

Правило простое: одна пятая дистанции. Знак 300 мм читается с пяти-шести метров, 400 мм — с восьми. Если считать лень, берите на размер больше. Перерасход материала дешевле ненайденного выхода.

Высота установки и знаки на дверях

Рабочая высота — 1,4–1,6 м от пола до нижнего края. На этой отметке знак попадает в поле зрения идущего человека без наклона головы. Поднять выше — значит заставить человека смотреть вверх, а он этого не делает.

Над дверью знак вешают, когда он относится к помещению за дверью. Нижний край на 2,1–2,2 м, чтобы не задевать головой. Классическая ошибка — «Выход» над дверью, которая открывается внутрь и наполовину закрыта шторой. Формально знак есть, практически его не видно.

В лифтовом холле указатель направления ставят напротив выхода из кабины, а не сбоку. Человек выходит и сразу видит, куда идти, вместо того чтобы оглядываться.

Крепление под материал стены

1. Бетон и кирпичДюбель и саморез с прессшайбой. Держит любой размер, снимается без следов.
2. ГипсокартонЗакладная или дюбель для полых конструкций. Пустой лист знак 400 мм не удержит.
3. Металл и воротаЗаклёпка или саморез по металлу. Сверлить лучше до покраски полотна.
4. Стекло и витринаДвусторонний скотч без сверления, по обезжиренной поверхности.
5. Временная установкаТрос или нейлоновая стяжка вокруг опоры.

Скотч держит на гладком, но не на штукатурке: пыль убивает клей за сезон. Трос годится для съёмных знаков на период работ, для постоянных он выглядит случайным решением.

Комплект по плану эвакуации

Список знаков берут не из каталога, а из плана эвакуации. На плане есть маршрут, а значит повороты, лестницы, выходы и места установки первичных средств пожаротушения. Каждый поворот на маршруте — знак направления.

Дальше добавляют то, чего на плане нет: места у огнетушителей и пожарных кранов, зоны с повышенной запылённостью, электрощиты. У каждого огнетушителя нужен знак с пиктограммой и указатель, иначе в дыму его ищут на ощупь.

Комплект считают списком позиций, а не набором из двадцати штук. Набор всегда содержит лишнее и не содержит нужного. Мы просим план и проходим по нему вместе с заказчиком.

Ревизия перед проверкой

Ворота и въездные группы. Здесь знаки живут на улице и получают всё сразу: дождь, мороз, выхлоп, мойку техники. Проверяют кромку на ржавчину и читаемость с проезжей части.

Лифтовые холлы и этажные площадки. Самое частое — знак есть, но закрыт рекламным стендом или графиком уборки. Нарушение не в знаке, а в его доступности.

Огнетушитель и пожарный кран. Знак должен быть на высоте и не за шкафом. В цехах с пылью поверхность протирают: слой пыли превращает ФЛ-плёнку в серый прямоугольник.

Ревизию делают раз в год или перед проверкой. Смотрят три вещи: знак на месте, знак читается, знак не закрыт.

Ошибки, которые видно сразу

• Набор из одних запрещающих. Система без путей эвакуации бесполезна: человек знает, чего нельзя, и не знает, куда бежать.
• Знак 100×100 на пяти метрах. Его видят, только подойдя вплотную, то есть никогда.
• Самоклейка в мокрой зоне. Край поднимается через полгода, под плёнкой собирается влага.
• Отверстия после оклейки. Стружка поднимает плёнку изнутри, по краю идёт ржавчина.

Знак проверяют не глазами у стены, а ногами с другого конца коридора. Если оттуда не видно, он не работает.
